Merită investiția pentru un electronist amator?

Salutare, pasionați de circuite și electronice! Suntem echipa Yahim Tools și astăzi scoatem din cutie un gadget care a făcut valuri pe forumurile de profil în ultima vreme. Dacă ești la început de drum sau dacă pur și simplu ai nevoie de ceva portabil pentru intervenții rapide, probabil te-ai lovit deja de numele acesta: FNIRSI 2C53T.

Întrebarea care stă pe buzele tuturor este simplă: poate un aparat de masura multifunctional electronica atât de accesibil să înlocuiască sculele grele de pe bancul de lucru? Haideți să vedem dacă acest dispozitiv 3-în-1 merită un loc în trusa voastră.

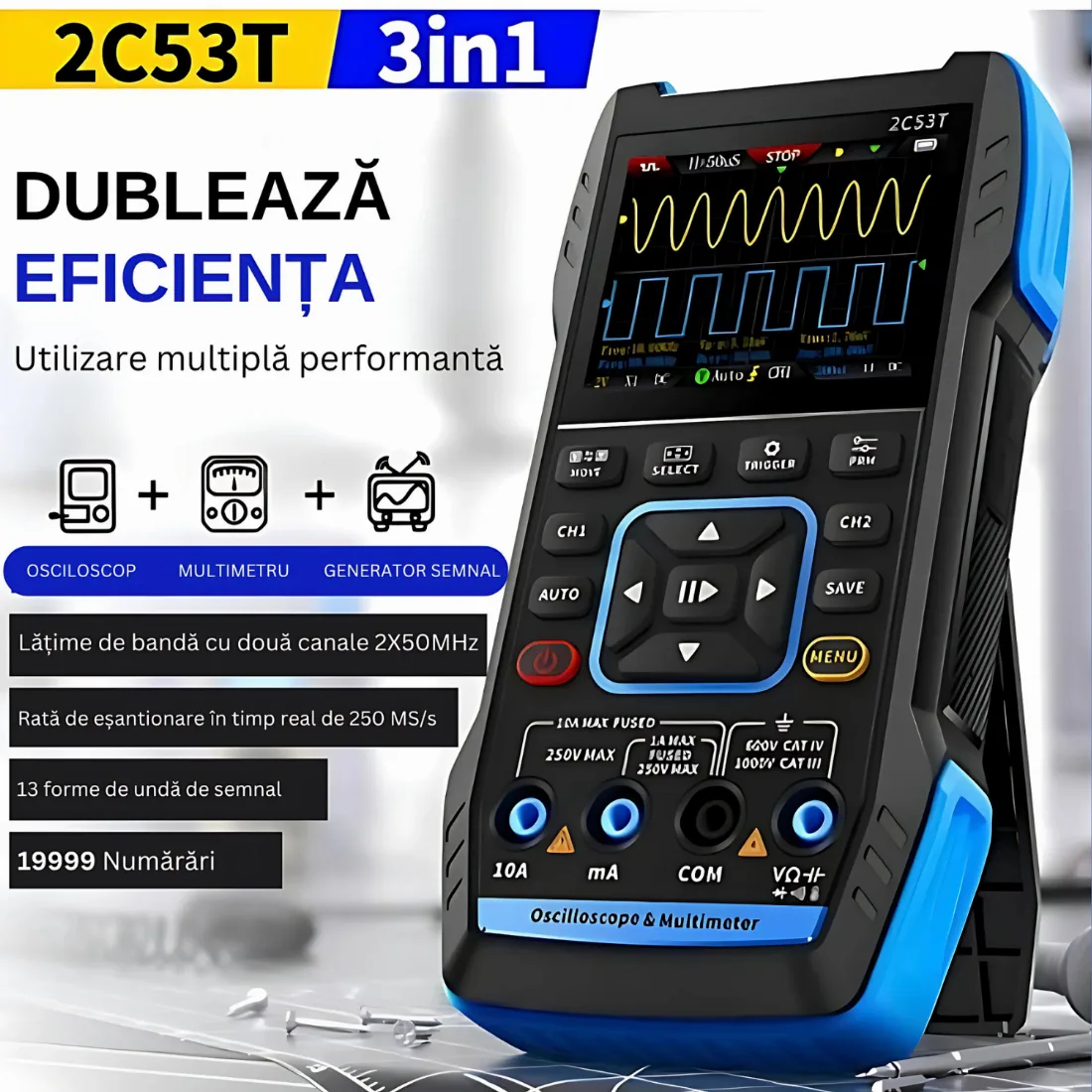

Ce este, de fapt, FNIRSI 2C53T?

La prima vedere, avem în față un osciloscop de buzunar care arată mai degrabă a consolă de jocuri retro decât a instrument de laborator. Dar nu lăsați aspectul compact să vă păcălească. FNIRSI 2C53T este promovat ca un osciloscop multimetru generator semnal portabil, adică o soluție all-in-one menită să simplifice viața oricărui hobbyist.

Pentru cineva care caută unelte electronica incepatori, acest model bifează trei funcții vitale într-o singură carcasă:

1. Osciloscop digital cu două canale.

2. Multimetru profesional cu osciloscop (funcție combo).

3. Generator de semnal digital portabil.

Specificatii FNIRSI 2C53T: Ce găsim sub capotă?

Nu putem vorbi despre un instrument de măsură fără cifre. Când ne uităm peste specificatii fnirsi 2c53t, observăm un salt tehnologic față de generațiile anterioare. Dispunem de o lățime de bandă de 50 MHz pe două canale și o rată de eșantionare de 250 MS/s. Pentru un osciloscop digital ieftin, aceste valori sunt mai mult decât suficiente pentru a analiza semnale audio, circuite cu microcontrollere sau surse în comutație.

Ecranul de 4.3 inch este surprinzător de luminos, o caracteristică esențială dacă ești pe teren și faci un diagnostic auto osciloscop portabil sub lumina directă a soarelui sau în compartimentul motorului.

Piața instrumentelor de măsură a fost inundată de clone și dispozitive de slabă calitate, însă FNIRSI a reușit să găsească acel „sweet spot”. Mulți utilizatori îl cataloghează drept cel mai bun osciloscop sub 500 lei dintr-un motiv foarte practic: versatilitatea.

Dacă ar fi să cumperi separat un multimetru de precizie, un osciloscop entry-level și un generator de funcții, bugetul tău s-ar tripla instantaneu. Aici intervine magia acestui aparat de masura multifunctional electronica. Yahim Tools recomandă acest model tocmai pentru că elimină bariera financiară pentru cei care vor să treacă de la simpla măsurare a tensiunii la vizualizarea formelor de undă.

Experiența de utilizare: Multimetru și Generator

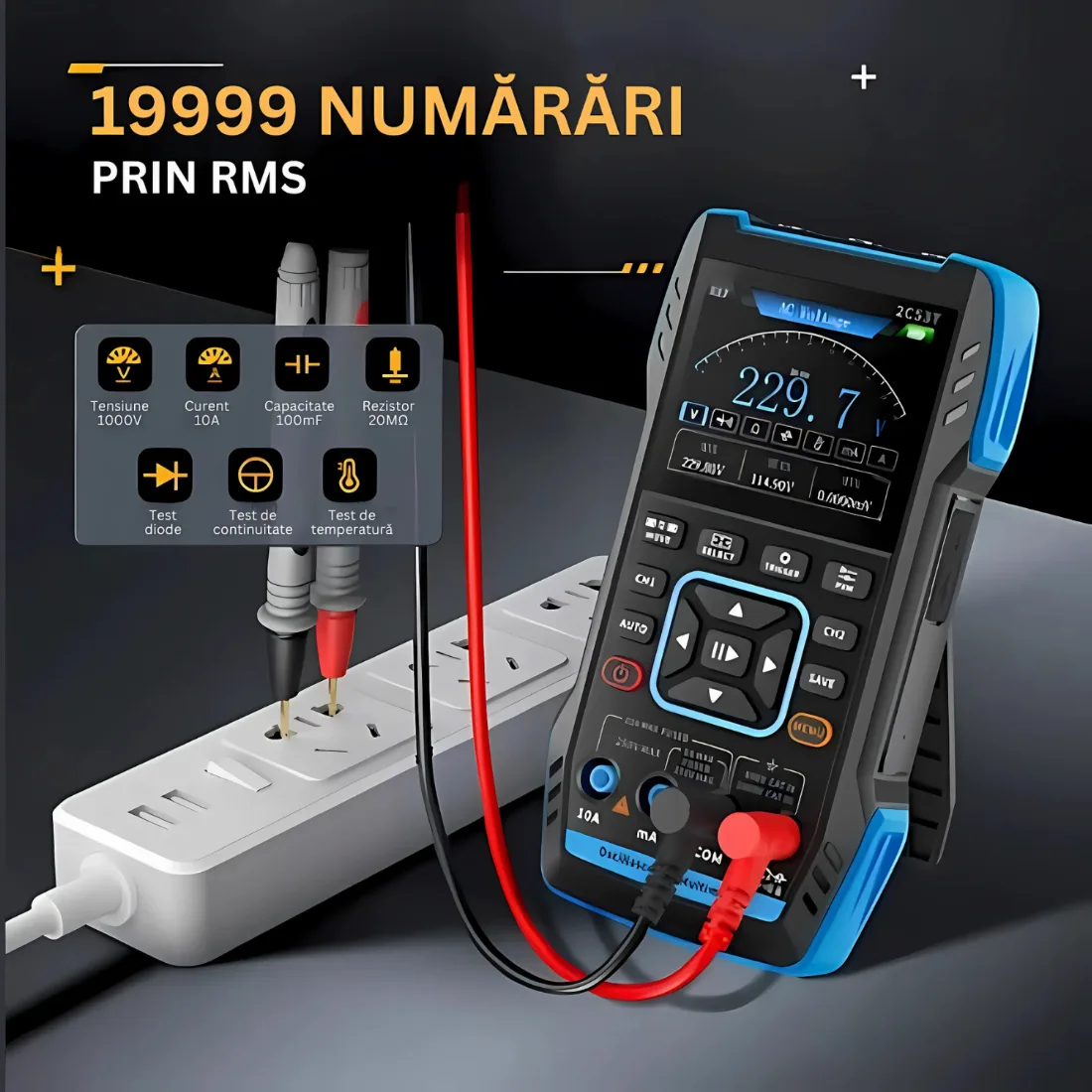

Ca multimetru profesional cu osciloscop, 2C53T se mișcă rapid. Are protecții decente și măsoară cu precizie tensiuni AC/DC, rezistențe, capacități și testează diode. Este robust și butoanele au un feedback tactil bun, ceea ce contează când ai mâinile ocupate cu sondele pe o placă de bază.

O întrebare frecventă pe care o primim la Yahim Tools este: cum se foloseste generatorul de semnal de pe fnirsi 2c53t? Ei bine, este extrem de intuitiv. Intri în meniul dedicat, alegi forma undei (sinusoidală, pătrată, triunghiulară) și setezi frecvența dorită. Este un instrument incredibil de util dacă vrei să injectezi semnal într-un amplificator audio pentru a vedea unde se pierde claritatea sau dacă vrei să testezi răspunsul unui filtru DIY.

Aplicații practice: De la hobby la Diagnostic Auto

Nu este doar pentru masa de lucru. Am văzut tot mai mulți mecanici care îl folosesc ca diagnostic auto osciloscop portabil. De ce? Pentru că poți verifica rapid semnalul de la senzorul de turație (CKP), poți analiza comunicarea pe magistrala CAN sau poți vedea dacă alternatorul livrează un curent „curat”. Portabilitatea și alimentarea pe acumulator îl fac imbatabil pentru teste rapide unde nu poți aduce un osciloscop de banc alimentat la priză.

Este acesta cel mai bun osciloscop pentru amatori?

Dacă ești la început, probabil te întrebi dacă nu cumva este prea complicat. Adevărul este că FNIRSI 2C53T a fost gândit ca fiind cel mai bun osciloscop pentru amatori datorită funcției sale „Auto”. Apeși un buton și aparatul încearcă singur să scaleze semnalul și să îți arate imaginea corectă. Îți economisește minute bune de frustrare și te lasă să te concentrezi pe depanare, nu pe butoanele aparatului.

La Yahim Tools, credem că educația este cheia. Să ai posibilitatea să „vezi” electricitatea cum pulsează într-un circuit Arduino sau ESP32 este cel mai rapid mod de a învăța cum funcționează electronica cu adevărat.

Verdictul Yahim Tools: Merită investiția?

După ce l-am întors pe toate părțile, concluzia noastră este clară. FNIRSI 2C53T nu este un înlocuitor pentru un aparat de mii de euro de la branduri precum Keysight sau Rigol, dar nici nu pretinde asta.

Este, în schimb, un osciloscop multimetru generator semnal portabil care își face treaba onest. Pentru un electronist amator, pentru un depanator de electrocasnice sau pentru cineva care face diagnoză auto ocazional, este o investiție care se amortizează de la prima reparație reușită.

Plusuri:

• Preț imbatabil (adesea găsit ca fiind cel mai bun osciloscop sub 500 lei).

• Baterie reîncărcabilă care ține ore bune.

• Interfață prietenoasă, complet în limba engleză.

• Carcasă rezistentă la șocuri ușoare.

Minusuri:

Performanța sub lupă: Ce înseamnă cei 50MHz în realitate?

Când discutăm despre specificatii fnirsi 2c53t, lățimea de bandă de 50MHz este cifra care atrage cel mai mult privirea. Pentru un osciloscop digital ieftin, aceasta este o valoare teoretică foarte generoasă. Totuși, ca electronist, trebuie să știi cum să interpretezi aceste date. În testele noastre de laborator la Yahim Tools, am observat că semnalul rămâne curat și stabil până în zona de 30-35MHz. Peste această valoare, începe să apară o ușoară atenuare, lucru absolut normal pentru un osciloscop de buzunar din această clasă de preț.

Dual Channel: Puterea comparației în timp real

Un mare avantaj al lui FNIRSI 2C53T este arhitectura cu două canale. Multe dintre aceste unelte electronica incepatori vin doar cu un singur canal, ceea ce te limitează enorm. Având două canale, poți face lucruri mult mai avansate:

• Analiza defazajului: Poți vedea cum un circuit (de exemplu, un filtru trece-jos) modifică faza semnalului de ieșire față de cel de intrare.

• Depanarea convertoarelor DC-DC: Poți monitoriza simultan semnalul de comandă PWM și răspunsul în tensiune la ieșire.

• Sincronizarea datelor: Poți vizualiza clock-ul și linia de date într-o comunicare serială.

Pentru cei care caută cel mai bun osciloscop pentru amatori, posibilitatea de a suprapune două semnale pe același ecran de 4.3 inch este o funcție care accelerează procesul de învățare și diagnosticare cu cel puțin 50%.

Diagnostic Auto: Un capitol unde FNIRSI 2C53T strălucește

Am menționat anterior funcția de diagnostic auto osciloscop portabil, dar merită să intrăm în detalii. Electronica auto modernă este plină de senzori care comunică prin semnale pulsatorii. Un multimetru clasic îți va arăta o medie a tensiunii, ceea ce te poate păcăli ușor.

Generatorul de semnal: Dincolo de funcțiile de bază

Să revenim la întrebarea: cum se foloseste generatorul de semnal de pe fnirsi 2c53t? La Yahim Tools, folosim această funcție pentru a „păcăli” circuitele aflate sub test. Imaginați-vă că aveți un montaj care trebuie să pornească un ventilator când primește o anumită frecvență de la un senzor. În loc să așteptați ca senzorul real să acționeze, folosiți generatorul integrat. Setați o undă pătrată, reglați frecvența din butoane și vedeți instant dacă montajul vostru reacționează.

Acest generator de semnal digital portabil suportă frecvențe de până la 10MHz pentru unda sinusoidală, ceea ce este impresionant. Poți chiar să ajustezi „Duty Cycle”-ul (factorul de umplere), o funcție vitală pentru testarea driverelor de LED-uri sau a motoarelor cu perii.

Multimetrul: Siguranță și Precizie

Un aspect pe care mulți îl ignoră la un multimetru profesional cu osciloscop este viteza de răspuns la continuitate. Știți acele multimetre ieftine care „piuie” cu întârziere după ce ați atins sondele? FNIRSI 2C53T este surprinzător de rapid.

În plus, funcția de auto-scalare a multimetrului este robustă. Totuși, o notă importantă de la echipa Yahim Tools: deși este un instrument versatil, respectați limitele de tensiune marcate pe carcasă. Chiar dacă este promovat ca cel mai bun osciloscop sub 500 lei, siguranța voastră este prioritară. Nu îl folosiți pentru măsurători pe rețele industriale de înaltă tensiune fără sondele de atenuare adecvate (10X sau 100X).

Ergonomie și Construcție: „Feeling-ul” Yahim Tools

Atunci când ții în mână acest osciloscop multimetru generator semnal portabil, observi imediat calitatea plasticului. Nu este acel plastic casant, ci unul ușor cauciucat pe margini, menit să absoarbă șocurile. Ecranul este protejat de un strat transparent destul de rezistent, dar noi, la Yahim Tools, recomandăm totuși aplicarea unei folii de protecție dacă plănuiți să-l folosiți în condiții de garaj.

Meniul, deși dens, este bine structurat. Navigarea se face prin butoane fizice, ceea ce este un avantaj imens atunci când porți mănuși sau ai degetele murdare de ulei sau sacâz. Un ecran tactil ar fi fost o bătaie de cap în aceste scenarii.

Când cauți un osciloscop digital ieftin, tentația de a comanda de pe site-uri obscure din străinătate este mare. Însă, la Yahim Tools, noi nu vindem doar o cutie. Oferim suport tehnic și garanția că produsul a fost verificat înainte de a ajunge la tine.

Știm exact ce înseamnă să fii un electronist amator și să ai nevoie de un sfat despre cum să calibrezi sondele sau cum să salvezi o captură de ecran pe cardul SD pentru a o trimite unui prieten pe un forum de specialitate. Alegând un aparat de masura multifunctional electronica de la noi, te asiguri că ai un partener de încredere în călătoria ta tehnică.

Tabel Comparativ: FNIRSI 2C53T vs. Competitorii Directi

Caracteristică	FNIRSI 2C53T	FNIRSI 2C23T (Model vechi)	Hantek 2D42 (Alternativă)
Lățime de bandă	50 MHz	10 MHz	40 MHz
Canale	2	2	2
Ecran	4.3″ Color	2.8″ Color	2.8″ Color
Generator Semnal	Inclus (10MHz)	Inclus (2MHz)	Inclus (25MHz)
Preț estimativ	Sub 500 RON	Sub 350 RON	Peste 700 RON

Întrebări Frecvente

Checklist: Ce să verifici în primele 5 minute (Primul Contact)

Calibrarea sondelor: Primul pas către precizie

Un aspect pe care mulți începători îl ignoră atunci când achiziționează un osciloscop digital ieftin este calibrarea sondelor. Chiar și cel mai performant aparat va afișa date eronate dacă sonda nu este compensată corect. FNIRSI 2C53T vine cu un terminal de ieșire pentru un semnal de test (de obicei o undă pătrată de 1kHz).

La Yahim Tools, îi sfătuim pe toți clienții noștri să folosească mica șurubelniță inclusă în pachet pentru a regla condensatorul variabil de pe sondă până când colțurile undei pătrate de pe ecran sunt perfect drepte. Dacă sunt rotunjite sau au „țepi”, măsurătorile tale de tensiune de vârf (Vpp) vor fi eronate. Este un exercițiu de 30 de secunde care transformă un instrument accesibil într-un multimetru profesional cu osciloscop pe care te poți baza cu adevărat.

Analiza semnalelor PWM în controlul puterii

PWM (Pulse Width Modulation) este peste tot: de la luminozitatea ecranului telefonului tău, până la turația ventilatoarelor din PC și controlul motoarelor de pe trotinetele electrice. Unul dintre motivele pentru care FNIRSI 2C53T este considerat cel mai bun osciloscop pentru amatori este modul simplu în care gestionează aceste semnale.

Folosind funcția de măsurare automată, aparatul îți afișează instant „Duty Cycle” (factorul de umplere) și frecvența. Dacă depanezi un circuit de iluminat cu LED-uri care pâlpâie deranjant, poți vedea imediat dacă frecvența PWM este prea mică sau dacă semnalul are „zgomot” indus de o sursă de alimentare de proastă calitate. Această capacitate de a vizualiza forma reală a puterii electrice este ceea ce separă un hobbyist care „ghicește” de un electronist care „știe”.

Stocarea datelor și portul USB: Documentează-ți munca

O funcție adesea trecută cu vederea la acest osciloscop multimetru generator semnal portabil este capacitatea de a salva capturi de ecran (screenshots) sau forme de undă brute pe memoria internă. De ce este acest lucru vital pentru cineva care caută unelte electronica incepatori?

Imaginați-vă că lucrați la o reparație complexă și observați un semnal ciudat pe care nu îl înțelegeți. Cu o simplă apăsare de buton, salvați imaginea. Ulterior, puteți conecta aparatul la un PC prin cablul USB (este recunoscut ca un stick de memorie) și puteți trimite acea imagine pe un grup de suport tehnic sau o puteți atașa la jurnalul vostru de proiecte pe Yahim Tools. Această funcție de documentare transformă un simplu aparat într-un instrument de învățare colaborativă.

Managementul bateriei și utilizarea pe termen lung

Fiind un dispozitiv portabil, bateria de litiu integrată este inima sistemului. În testele noastre de anduranță, FNIRSI 2C53T a rezistat aproximativ 4-6 ore de utilizare continuă, în funcție de luminozitatea ecranului. Un aspect pe care îl apreciem la Yahim Tools este posibilitatea de a încărca dispozitivul de la o baterie externă (power bank) prin portul USB-C, chiar în timp ce lucrezi.

Acest lucru este crucial pentru sesiunile lungi de diagnostic auto osciloscop portabil, unde s-ar putea să ai nevoie de aparat întreaga zi. Sfatul nostru: activați funcția de „Auto Power Off” dacă știți că aveți tendința să uitați aparatele pornite, pentru a prelungi durata de viață a acumulatorului pe parcursul anilor de utilizare.

Limitele tehnice: Când ai nevoie de mai mult?

Deși susținem că este probabil cel mai bun osciloscop sub 500 lei, suntem adepții onestității la Yahim Tools. Există momente când un instrument portabil 3-în-1 își atinge limitele. De exemplu, dacă lucrezi în frecvențe radio (RF) de peste 50MHz sau dacă ai nevoie de analiza avansată a protocolului (cum ar fi decodarea automată a pachetelor de date USB), vei avea nevoie de un osciloscop de banc mult mai scump.

Totuși, pentru 95% din proiectele de acasă – reparații audio, robotică cu Arduino, surse de alimentare, senzori auto sau electrocasnice – acest aparat de masura multifunctional electronica nu doar că este suficient, dar este și mult mai comod de utilizat decât un echipament masiv care ocupă tot biroul.

Concluzii după un contact prelungit

Merită FNIRSI 2C53T investiția? Dacă pui în balanță costul unui cel mai bun osciloscop sub 500 lei cu beneficiile pe care le aduce în procesul de învățare și reparație, răspunsul este un „DA” hotărât.

Acest dispozitiv a reușit să democratizeze accesul la tehnologia de măsurare avansată. Ceea ce acum 10 ani costa salariul pe două luni și ocupa jumătate de masă, astăzi încape în buzunarul de la geacă și costă cât o cină în oraș pentru două persoane.

Indiferent dacă ești atras de unelte electronica incepatori pentru a-ți construi propriile pedale de chitară, pentru a repara drone sau pentru a-ți întreține mașina, FNIRSI 2C53T este, probabil, cel mai eficient instrument pe care îl poți achiziționa astăzi.

Ești gata să treci la nivelul următor în electronică? Vizitează secțiunea de aparate de măsură pe site-ul Yahim Tools și alege-ți partenerul de drum. Dacă ai întrebări despre setările specifice sau vrei să știi dacă se potrivește proiectului tău actual, scrie-ne! Suntem aici să ajutăm comunitatea de electroniști din România să crească.

Sfatul nostru: Când folosești funcția de osciloscop în compartimentul motorului (diagnoză auto), folosește întotdeauna husa de protecție. Uleiul și ecranele LCD nu se înțeleg prea bine, iar 2C53T este un instrument prea frumos ca să fie murdărit din prima zi!
